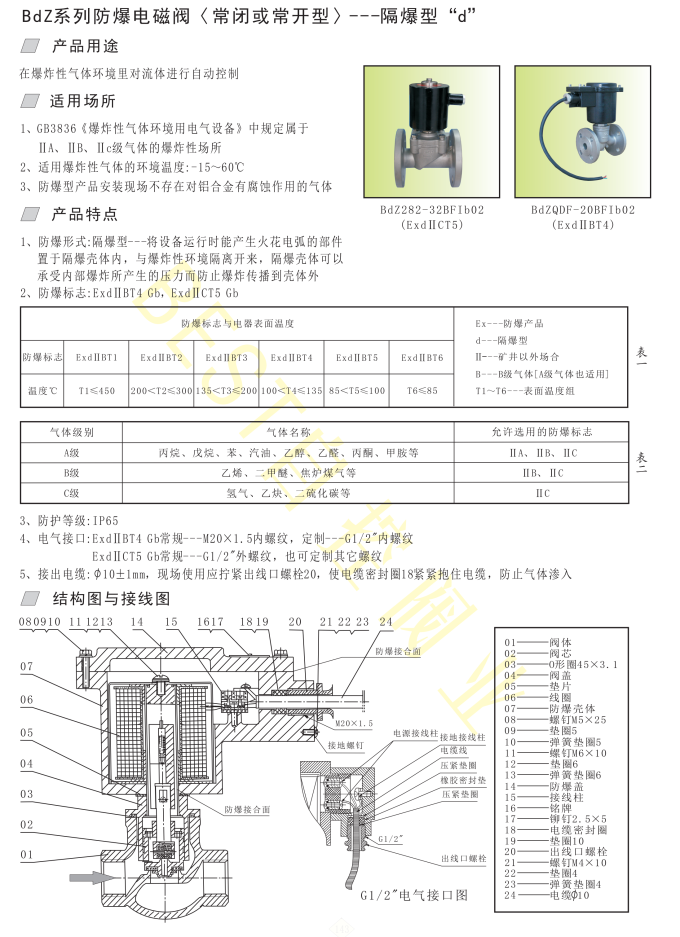

BdZ系列防爆電磁閥〈常閉或常開型〉---隔爆型“d”
產品用途
在爆炸性氣體環境里對流體進行自動控制
適用場所
1、GB3836《爆炸性氣體環境用電氣設備》中規定屬于ⅡA、ⅡB級氣體的爆炸性場所
2、適用爆炸性氣體的環境溫度:-15～60℃
3、防爆型產品安裝現場不存在對鋁合金有腐蝕作用的氣體
產品特點
1、防爆形式:隔爆型---將設備運行時能產生火花電弧的部件置于隔爆殼體內，與爆炸性環境
隔離開來，隔爆殼體可以承受內部爆炸所產生的壓力而防止爆炸傳播到殼體外
2、防爆標志:ExdⅡBT4 Gb，ExdⅡCT5 Gb
3、防護等級:IP65
4、電氣接口:ExdⅡBT4 Gb常規---M20×1.5內螺紋，定制---G1/2"內螺紋
ExdⅡCT5 Gb常規---G1/2"外螺紋，也可定制其他螺紋
5、接出電纜:10±1mm，現場使用應擰緊出線口螺栓20，使電纜密封圈18緊緊抱住電纜，防止
氣體滲入
有關說明
1、在爆炸性環境里使用防爆電磁閥，必須按GB50058《爆炸和火災危險環境電氣裝置設計規
范》及GB3836《爆炸性氣體環境用電氣設備》嚴格選擇適合的防爆標志。
2、安裝維護防爆電磁閥，必須同時遵守GB50257《爆炸和火災危險環境電氣裝置施工及驗收
規范》及GB3836·15《爆炸性氣體環境用電氣設備》的第15部分《危險場所電氣安裝》的
規定。

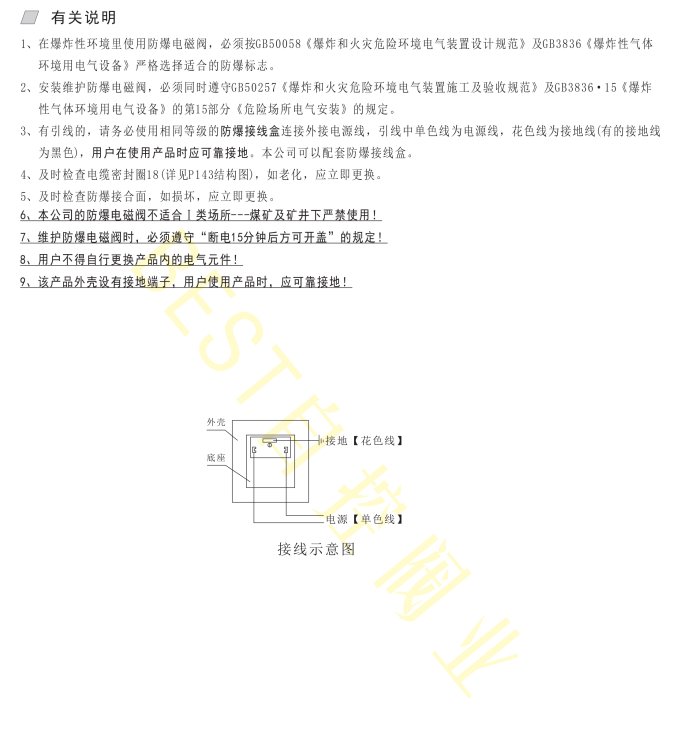

3、有引線的，請務必使用相同等級的防爆接線盒連接外接電源線，引線中單色線為電源線，
花色線為接地線(有的接地線為黑色)，用戶在使用產品時應可靠接地，本公司可以配套
防爆接線盒。
4、及時檢查電纜密封圈18(詳見P136結構圖)，如老化，應立即更換。
5、及時檢查防爆接合面，如損壞，應立即更換。
6、本公司的防爆電磁閥不適合Ⅰ類場所---煤礦及礦井下嚴禁使用！
7、維護防爆電磁閥時，必須遵守“斷電15分鐘后方可開蓋”的規定！
8、用戶不得自行更換產品內的電氣元件！
9、該產品外殼設有接地端子，用戶使用產品時，應可靠接地!
